光伏電站電線選型

最近在光伏技術交流群里，有人咨詢光伏電站電線如何選型。我家光伏電站應該用什么型號的電線？銅線好還是鋁線好？該用多粗的？哪里用直流線，哪里用交流線？

很多從事光伏生意一年的安裝商也對此一知半解。今天跟大家系統談一談家庭光伏電站的電線選型問題。

直流線和交流線有區別

光伏系統中用到的電線主要有兩種，一種是直流線纜，另一種是交流線纜。直流線纜專門輸送直流電，交流線纜專門輸送交流電。兩種線纜的電壓電流電阻等各項指標都不相同，不可以混用。（詳細區別可關注光伏先生張曉剛頭條號，閱讀之前文章，光伏電站直流電纜和交流電纜不可混用的原因、光伏直流電纜鑒別方法）直流線和交流線的分界點是逆變器，因?yàn)槟孀兤骶褪前阎绷麟娹D(zhuǎn)化為交流電的設備。

直流線選型

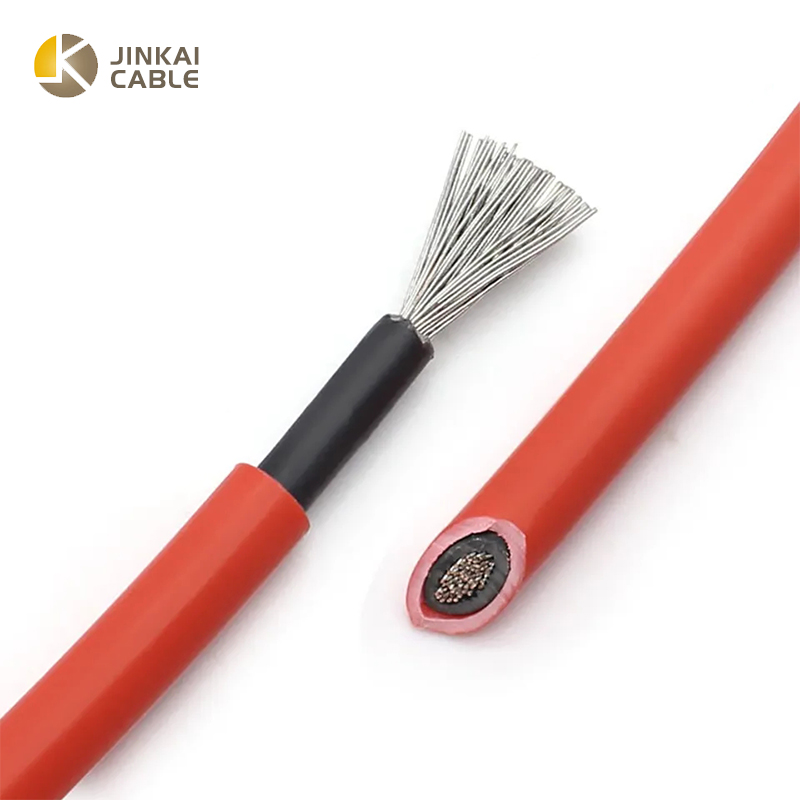

光伏電站中從組件輸出到逆變器輸入之間的部分使用直流線纜。家庭電站一般使用4平方直流電纜足夠。如果是稍微大一點的光伏電站，需要光伏直流匯流箱的情況下，可能需要6平方、10平方或16平方的直流線。現在組串式逆變器成為主流，匯流情況越來越少。所以，如果有人說要買光伏直流線，基本上可以默認為是4平方。購買的時候，選國標4平方光伏直流專用線即可。有一點特別說明，目前市場上直流線為銅線，沒有發現有鋁線。電線外觀為白色，為銅鍍錫，不是鋁線。

交流線選型

從逆變器出來經過配電箱再到市電這一段需要使用交流線。交流電就稍微復雜一點，分為單相和三相，對應的電線就有雙股和多股。單相光伏電站交流線纜有2*4、2*6、2*10、2*16等；三相交流電纜有3*4+N、3*6+N、3*10+N、3*16+N、3*25+N等。

最大電流計算

至于多大的電站用什么樣的交流線，這就需要先對電站最大電流進行測算。

這里有兩個公式：（為了通俗易懂，不使用專業符號，直接用漢字代替）

電流=功率/電壓（單相）

電流=(功率/電壓)/1.732（三相）

舉例說明，5kw光伏電站，使用單相逆變器并網。那么，電流為5000/220=22.7a；10kw光伏電站，使用三相逆變器并網，那么，每一根線的電流為（10000/380）/1.732=15.2a。

電線載流量

銅線和鋁線的載流量是不同的。銅線的載流量大，同樣粗度的銅線，可以承載的電流遠遠大于鋁線載流量（網上可以查到各種規格電線載流量詳細數據，影響載流量的因素比較多，如電線材質、電線護套材質、電線架設方法、電線所處的溫度等）。實際應用當中，一般同樣載流量情況下，鋁線粗度要比銅線高一個規格。比如用銅線為10平方，那么用鋁線就要選16平方。另一外一個原則是，電線載流量要盡可能留出一些富余，避免極端情況下，電線徹底毀壞。

可以提供一個大概參考建議，一定不要生搬硬套，根據情況來調整。

10kw，用3*6+N銅線

20kw，用3*10+N銅線

50kw，用3*16+N銅線

100kw,用3*70+N銅線

附錄：絕緣導線明敷允許載流量
